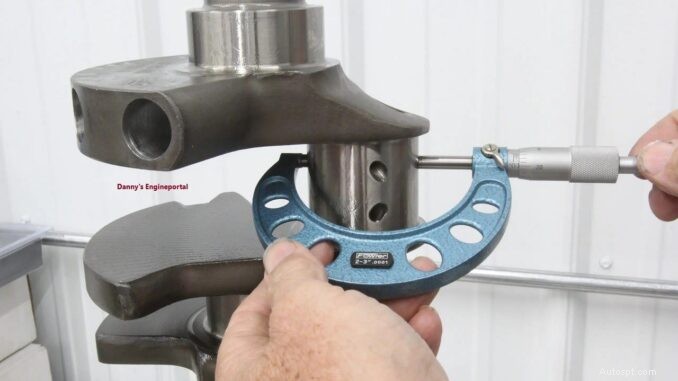

mesure du tourillon de bielle de vilebrequin Le jeu des roulements du moteur est plus important que la plupart des gens ne le pensent. Commençons par les bases.
Un jeu approprié des roulements du moteur joue également un rôle majeur dans le maintien de la pression d'huile et des performances globales de lubrification.
Le jeu des roulements du moteur est le petit espace entre le tourillon de vilebrequin et la surface du roulement.
Cet espace permet à l'huile moteur de s'écouler entre les deux surfaces et de former un film protecteur. Ce film d'huile supporte la charge du vilebrequin en rotation et empêche le contact direct entre les composants métalliques.
Sans un jeu approprié, ce film d'huile ne peut pas se former correctement, entraînant une usure et des dommages rapides.
Un jeu correct des roulements affecte directement :
Lorsque les autorisations sont correctes :
Lorsque les jeux sont incorrects, la lubrification tombe en panne et des dommages peuvent survenir rapidement.
Un jeu de roulement incorrect se manifeste souvent par des problèmes de moteur courants :
Beaucoup de ces symptômes sont souvent confondus avec des problèmes d'allumage ou liés au carburant, ce qui peut conduire à un diagnostic erroné si le système de lubrification n'est pas pris en compte.
Une ligne directrice couramment utilisée est la suivante :
Exemple :
Cette règle constitue un point de départ, mais le dédouanement réel dépend de plusieurs facteurs.
Important :
Le débit d'huile augmente rapidement à mesure que le jeu augmente. Même un petit changement peut affecter considérablement la pression d'huile et les performances de lubrification.
À mesure que le jeu du roulement augmente, davantage d'huile s'échappe du roulement.
Si la pompe à huile ne peut pas fournir suffisamment de volume pour maintenir la pression, la pression d'huile chute et la lubrification devient insuffisante.
C'est pourquoi un jeu de roulement approprié est essentiel pour maintenir un système d'huile stable.
Les moteurs modernes sont conçus avec :
Ces combinaisons sont utiles :
Cependant, les moteurs plus anciens ou les versions performantes peuvent nécessiter des jeux et des types d'huile différents pour maintenir une lubrification adéquate.
Image montrant l'écrasement d'un roulement Un écrasement excessif du roulement se produit lorsque le roulement est trop serré dans son logement, provoquant sa déformation vers l'intérieur.
Cette distorsion crée une pression inégale sur la surface du roulement, entraînant une usure prématurée et une éventuelle défaillance.
Saleté entre le roulement et le boîtier Lorsqu'il n'y a pas assez d'écrasement, le roulement se détache dans son logement.
Un roulement desserré réduit le transfert de chaleur et permet le mouvement, provoquant une surchauffe et des dommages.
Plastigage est un moyen simple et efficace de mesurer le jeu des roulements.

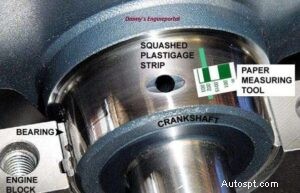

Utilisation du Plastigage pour vérifier le jeu du roulement principal Cette mesure montre si le jeu est conforme aux spécifications.
Répétez le processus pour tous les roulements afin de garantir des résultats cohérents.
Le jeu des roulements du moteur n'est pas seulement une mesure :c'est un élément clé de la façon dont le système d'huile protège votre moteur.
Si le film d'huile ne peut pas être maintenu, un contact métal sur métal se produira, entraînant une usure et une défaillance rapides.
Assurer un jeu de roulement approprié permet de maintenir :
