P2135 :Corrélation de tension du capteur de position du papillon « A »/« B »
Le code P2135 indique que le module de commande du moteur (ECM) a détecté une inadéquation entre les signaux de tension du capteur de position du papillon (TPS) A et du TPS B (image ci-dessous). Ces doubles capteurs fonctionnent ensemble pour surveiller l’angle du papillon des gaz dans les systèmes de commande électrique des voitures modernes, garantissant ainsi une réponse fluide du moteur et, plus important encore, empêchant les accélérations involontaires. Lorsque les deux signaux ne s'alignent pas dans la plage de corrélation attendue, l'ECM déclenche le code P2135, coupe l'autorité de l'accélérateur et peut mettre le véhicule en mode sécurité pour des raisons de sécurité.

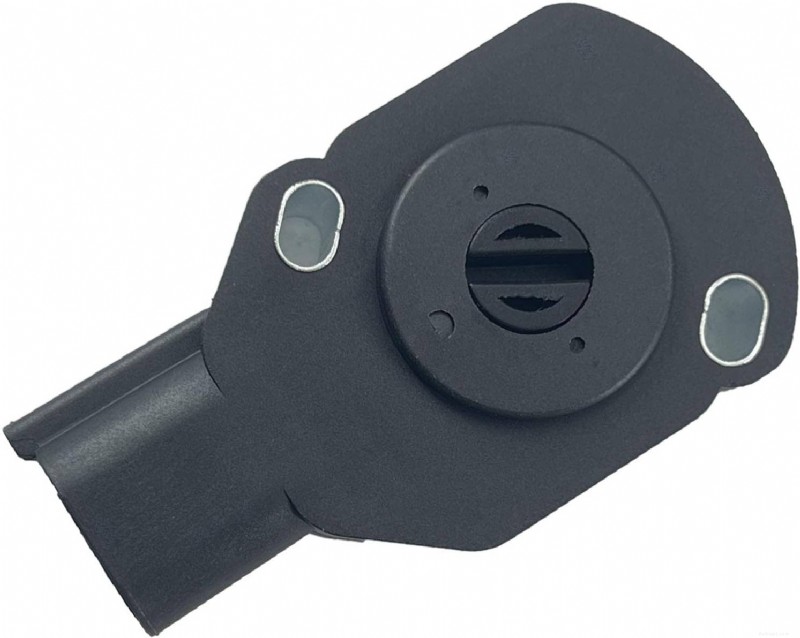

Capteur de position du papillon Dodge Ram TPSAmazon
Vous verrez ce défaut fréquemment sur de nombreuses marques, car il s'agit d'un code de diagnostic générique (DTC), de sorte que le code P2135 sur les modèles Chevy signifie la même chose que P2135 sur Nissan, Ford, Toyota et tout autre modèle utilisant des corps de papillon à commande électronique et qui fonctionnent sur la norme de diagnostic OBD-II utilisée depuis 1996. Voyons comment corriger le code P2135 sur votre voiture.
Ce que signifie le code P2135
La plupart des moteurs modernes n'utilisent plus de câble physique entre la pédale d'accélérateur et le corps de papillon ; à la place, l'ECM reçoit des signaux de :
- TPS A – le capteur de position du papillon primaire
- TPS B – le capteur redondant pour la vérification de la sécurité
- Capteurs de position de la pédale d'accélérateur (APP)
L'ECM compare constamment les signaux du TPS A et du TPS B. Lorsque leurs tensions sont en désaccord, que ce soit en raison d'un problème de câblage, d'un capteur défectueux ou d'un problème mécanique du corps de papillon, l'ECM suppose que la commande des gaz n'est plus fiable.
Pour éviter une accélération dangereuse, l'ECM peut :
- Limiter le régime du moteur
- Désactiver le mouvement des gaz
- Réduire la puissance du moteur (mode boite)
- Allumez le voyant Check Engine (CEL)
Étant donné que les écarts peuvent indiquer un fonctionnement dangereux, P2135 est considéré comme un code hautement prioritaire.
Causes courantes du code moteur P2135
Voici les problèmes les plus fréquents responsables des défauts de corrélation du capteur de position du papillon P2135 :
- Un corps de papillon défectueux (très courant). De nombreux véhicules utilisent des capteurs TPS intégrés au corps de papillon, et lorsque les capteurs internes tombent en panne, l'ensemble du corps de papillon doit être remplacé.
- Un papillon des gaz collant ou sale. L'accumulation de carbone peut provoquer le blocage ou le déplacement irrégulier de la plaque, ce qui entraîne des lectures de capteur incompatibles.
- Un capteur de position du papillon (TPS) défectueux. Si votre véhicule est équipé de capteurs TPS remplaçables, le capteur A ou B est peut-être défectueux.
- Câblage ou connecteurs endommagés. Même de petits changements de résistance peuvent perturber la corrélation des capteurs. Recherchez :
- Bornes corrodées
- Fils cassés
- Connecteurs desserrés
- Intrusion d'humidité
- Un capteur de position de la pédale d'accélérateur (APP) défectueux (ci-dessous). Bien que le capteur APP ne soit pas la cause directe du code P2135, il peut perturber les calculs de limitation et contribuer aux problèmes de corrélation.
- Un ECM défectueux (rare). Si l'ECM interprète mal les données du capteur, cela peut déclencher de fausses erreurs de corrélation des gaz.

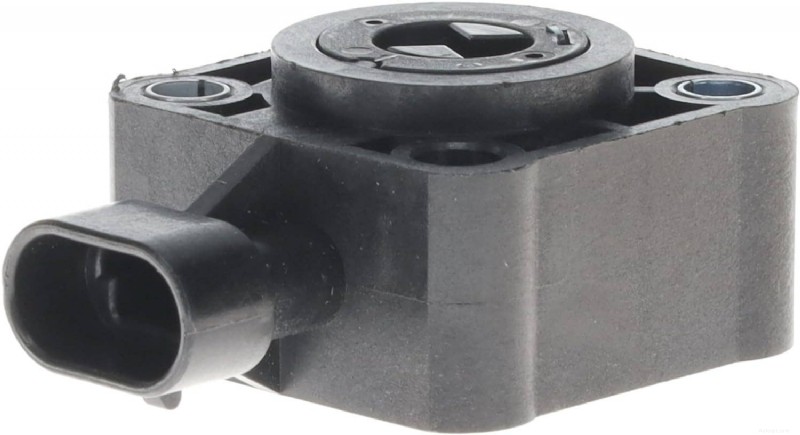

Capteur de position de pédale d'accélérateur Ram APPSAmazon
En fonction de la gravité de l'écart de tension, vous pouvez ressentir un ou plusieurs des symptômes suivants :
- Le voyant Check Engine
- Mauvaise réponse de l'accélérateur
- Un ralenti instable ou élevé
- Le moteur trébuche ou hésite
- Puissance moteur réduite et/ou activation du mode boiterie
- Le moteur n'accélère pas au-delà des bas régimes
- Une perte soudaine de l'accélérateur pendant la conduite (mode sécurité)
La plupart des conducteurs remarquent que le moteur ne répond plus ou est lent, surtout lorsqu'ils appuient sur la pédale d'accélérateur.
Comment diagnostiquer le code P2135
Le diagnostic professionnel comprend généralement :
- Recherchez les codes d'erreur de manette associés. Des codes tels que P0121, P0222, P2138 et P2101 peuvent accompagner P2135 et aider à en déterminer la cause.
- Inspectez le corps de papillon (image ci-dessous). Recherchez :
- Forte accumulation de carbone
- Un papillon des gaz qui colle
- Saleté autour de l'alésage
- Dommages physiques
- Inspectez le câblage et les connecteurs. Les fils cassés sont très courants, en particulier sur les camions et SUV GM, ce qui pourrait déclencher le P2135 sur les modèles Chevy et GMC. Focus sur :
- Le faisceau du corps de papillon
- Le connecteur du capteur APP
- Le connecteur ECM
- Terrain partagé
- Testez la tension TPS A et TPS B. Toute hésitation, inadéquation ou abandon confirme la faute. À l’aide d’un multimètre, ouvrez et fermez lentement le papillon. La tension doit augmenter progressivement. Les deux capteurs doivent se suivre de manière cohérente.
- Testez le capteur de position de la pédale d'accélérateur. Les capteurs APP fournissent également des signaux redondants, et les disparités ici peuvent avoir un impact sur la corrélation des gaz.
- Vérifiez le fonctionnement de l'ECM (si tout le reste est correct). Cela n'est effectué qu'une fois que toutes les causes mécaniques et électriques ont été éliminées.
Réparations courantes pour le code P2135
Réparation Remarques Remplacer le corps de papillon Souvent la solution la plus courante sur GM, Nissan, Ford et Toyota
Nettoyer le corps de papillon Élimine l'accumulation de carbone qui peut provoquer le collage
Remplacez le(s) capteur(s) TPS Sur les modèles où le TPS n'est pas intégré
Réparer le câblage ou les connecteurs Réparez les cassures, la corrosion ou les goupilles desserrées/endommagées
Remplacez le capteur de position de la pédale d'accélérateur Si les signaux de l'APP ne correspondent pas
Effectuez une procédure de réapprentissage du corps de papillon Requis après quelques réparations
Remplacer l'ECM Rare, et seulement si le défaut est confirmé
Effacez toujours les codes et effectuez un cycle de conduite après les réparations. Si le code P1000 apparaît, le cycle de conduite n'a pas été assez long.

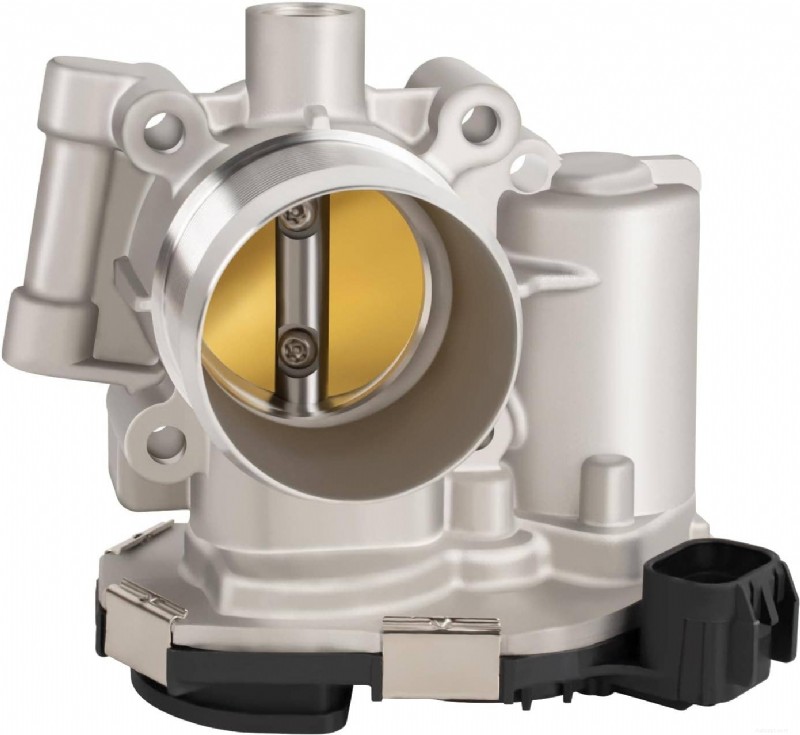

Corps de papillon électronique pour GMAmazon
FAQ
Q :Comment réinitialiser le capteur de la pédale d'accélérateur ?
R :La plupart des véhicules nécessitent soit un réapprentissage du ralenti/de l'accélérateur de l'ECM, soit une procédure de réinitialisation manuelle de la pédale, impliquant souvent des séquences de démarrage/arrêt du moteur. Le manuel d'entretien de votre véhicule énumérera les étapes correctes.
Q :Combien coûte la correction du code P2135 ?
A : Coûts de réparation typiques :
- Remplacement du corps de papillon : 250 $ à 650 $
- Remplacement du TPS : 80 $ à 200 $
- Remplacement du capteur APP : 150 $ à 300 $
- Réparation du câblage : 50 $ à 150 $
Q :Un corps de papillon défectueux peut-il provoquer le P2135 ?
A : Oui ; en fait, c’est la cause n°1. Les capteurs TPS internes tombent souvent en panne avant le moteur ou les engrenages du corps de papillon.
Q :Comment corrigez-vous la corrélation de position du papillon ?
A : Les correctifs incluent :
- Nettoyage ou remplacement du corps de papillon
- Réparer le câblage
- Remplacement des capteurs TPS ou APP
- Effectuer une procédure de réapprentissage de la manette des gaz
Réflexions finales
Le code P2135 est un défaut grave de conduite par fil qui affecte la précision et la sécurité de l'accélérateur. Même si le véhicule peut encore rouler, le mode boiteux et la perte de puissance rendent la conduite incommode et peuvent vous transformer en danger dans la circulation. Heureusement, la cause profonde est généralement simple, les pannes les plus courantes étant celles du corps de papillon ou des capteurs TPS.
